Приветствую всех, я Юлдашев Шухрат,мне 24 года, живу в Узбекистане, с компьютерной графикой познакомился года 3 назад, вот с тех пор все и началось. В сегодняшнем уроке я хотел бы рассказать о создание эффекта в 3ds max.

Моей задачей в проекте,в котором я принял участие, было создание монеты времен правления Амира Тимура. По сюжету данная монета по истечении времени покрылась слоем песка, пыли ну и т.д. далее под воздействием ветра, пыль и частицы песка слетают с объекта, тем самым показывая естественный вид монеты.

Надеюсь, что идея понятна.

Для создания данного эффекта я сделал следущее:

Откройте 3ds max, создайте цилиндр в окне перспективы с параметрами указанные на рис.

Далее переименуйте объект (Coin_object - в моем случае) и назначте модификаторы: UVW mapping, Poly select, Material и Turbosmooth.

1. В UVW mapping во вкладке parameters выберете planar mapping и Fit Alignment по оси Z

2. В Poly select выбераем элемент и выделяем весь объект, для назначения Иденфикационного номера материала (Material ID)

3. Не выходя из подобъекта поднимаемся выше на один модификатор (Material) и ставим цифру 1

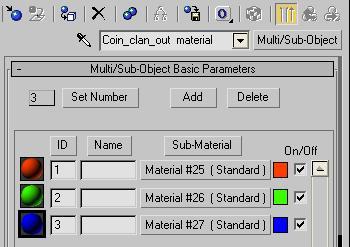

Откройте Редактор материалов, назначте монете материал Multi/Sub-object, переименуйте его, (например Coin_clean_out material) Назначте 3 подматериала и задайте различные цвета (для удобства различия происходящего в сцене)

Красный, Зеленый, Синий соответственно и переименуйте эти материалы (Coin_material, particle_pos_1,particle_pos_2). В данном случае 1 материал - это первоначально песок постепенно переходящий в монету, а материалы 2 и 3 - это месторасположение частиц песка и пыли.

В подробности создания текстуры монеты и песка не буду вдаваться, только основное, ну а вы пофантазируйте, может получится лучше .

СОЗДАНИЕ ТЕКСТУРЫ МОНЕТА - ПЕСОК

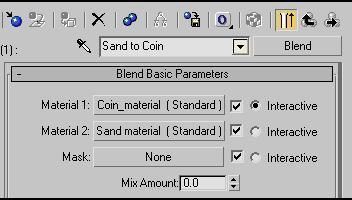

Для этого открываем ред.материалов, выбираем наш материал Coin_clan_out material => Coin_material щелкаем на Standart для выбора другого материала и выбираем Blend материал, во открывшейся вкладке выбираем Keep old material as sub material и жмем ОК. Что у нас получилось. Переименовываем Blend на Sand to Coin Далее переименовываем второй материал на Sand material

и переходим к материалу Coin_material и создаем монету:

Coin_texture download

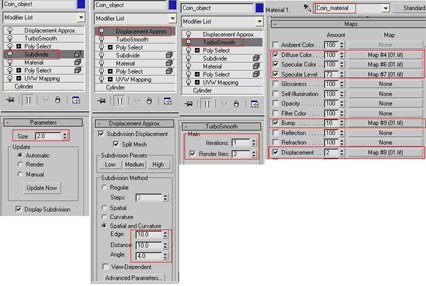

Для этого я добавил несколько модификаторов Subdivide, Displacement Approx с параметрами указанные ниже.

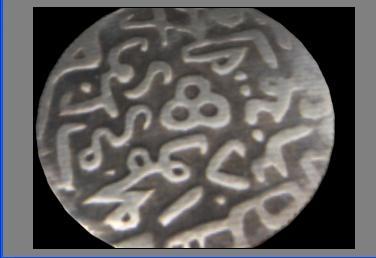

Вы также можете использовать любую другую текстуру монеты. Вот что получилось с монетой.

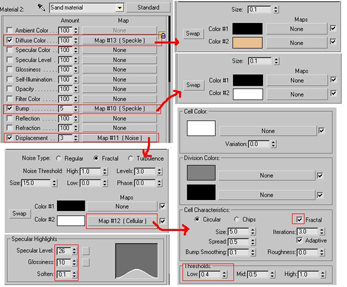

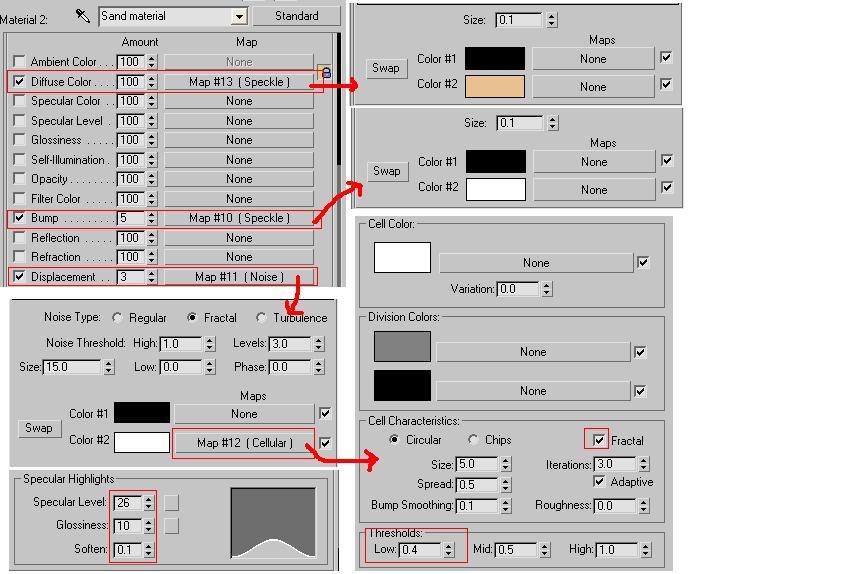

Далее выбираем Sand material и редактируем данный материал, что бы он напоминал песок.

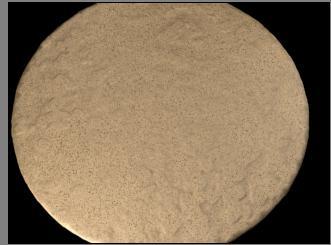

Вот, что получилось.

СОЗДАНИЕ АНИМАЦИИ ТЕКСТУРЫ МОНЕТА - ПЕСОК

Теперь создадим анимированную текстуру для перехода песка в монету, для этого перейдите на уровень Sand to Coin и назначте слоту Mask Gradient Ramp, переименуйте его на Sand_disappear добавте еще два флажка и выключите Show end result для удобства редактирования, как показано на рис. и назначаем всем флажкам RGB (255,255,255) Не нарушая порядок показанный на рис. перетаскиваем 2,3,4, флажки влево,распологая их близко друг к другу.

Теперь переходим на кадр 100 и включаем Auto key и перетаскиваем флажки 2,3 и 4 соответственно в другой конец

Проигрывая анимацию видно, как флажки движутся слева на право

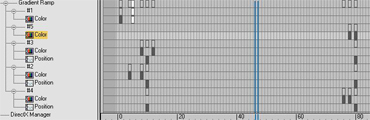

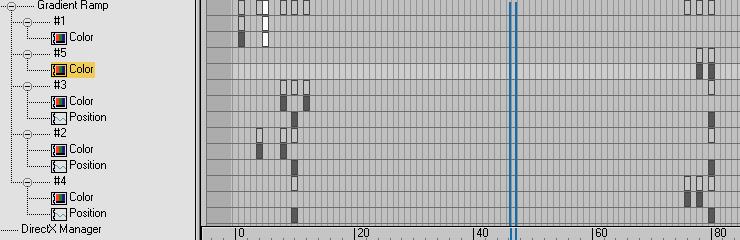

Теперь открываем Graph Editors => Track view Dope sheet, находим нашу анимированную текстуру Sand_disappear и видим что на данном этапе текстура содержит шесть ключей анимации, выделяем 3 из них расположенных на 0 кадре и передвигаем на кадр 10, и 3 ключа на кадре 100 перемещаем в кадр 80

Теперь нам необходимо добавить еще несколько ключей для анимации цвета, в данном случае RGB(255,255,255) - это песок, а RGB(0,0,0) - это монета, переход с белого на черный и даст нужний результат. Для этого в окне Track view Dope sheet добавте ключи анимации для цвета(color):

ключи

Флаг-1 = кадр 1 - RGB(255,255,255), кадр 5 - RGB(0,0,0)

Флаг-2 = кадр 4 - RGB(255,255,255), кадр 8 - RGB(0,0,0)

Флаг-3 = кадр 8 - RGB(255,255,255), кадр 12 - RGB(0,0,0)

Флаг-4 = кадр 76 - RGB(255,255,255), кадр 78 - RGB(0,0,0)

Флаг-5 = кадр 78 - RGB(255,255,255), кадр 80 - RGB(0,0,0)

Здесь же добавляем в Gradient Ramp parameters Noise (Fractal) Amount-0.15, size - 0.5

Результат

На этом текстура перехода песка к монете не завершена.

СОЗДАНИЕ ТЕКСТУРЫ РАСПОЛОЖЕНИЯ ЧАСТИЦ

Ветер влияет не только на близ лежащую область объекта,как в данной сцене,что выглядит неестественно, песок слетает с различных сторон объекта, там где частицы легче если можно так выразиться, поэтому необходимо определить эти области на монете.

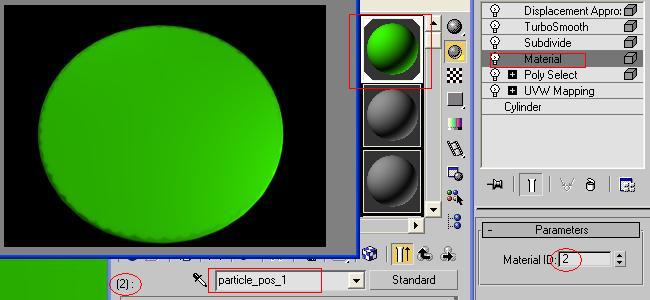

Для этого выходим на верхний уровень материала Coin_clean_out material(MultiSub-object material) и открываем материал particle_pos_1 (ID-2), выбираем монету и в панели модификаторов выбираем модификаор Material назнчаем цифру(ID)- 2, так мы можем наблюдать изменения месторасположения частиц на монете.

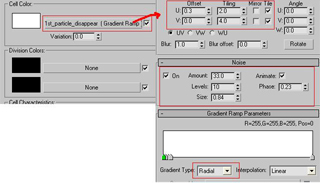

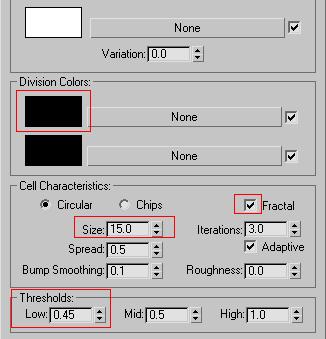

В слот Diffuse задаем Cellular(переименовываем на 1st_Particle_pos) cо следующими параметрами: Также в слот Cell color задаем анимированную текстуру Sand disappear и переименовываем в 1st_particle_disappear

там же, 1st_particle_disappear-Gradient Ramp parameters Noise (Fractal) amount - 0.15, size - 0.5

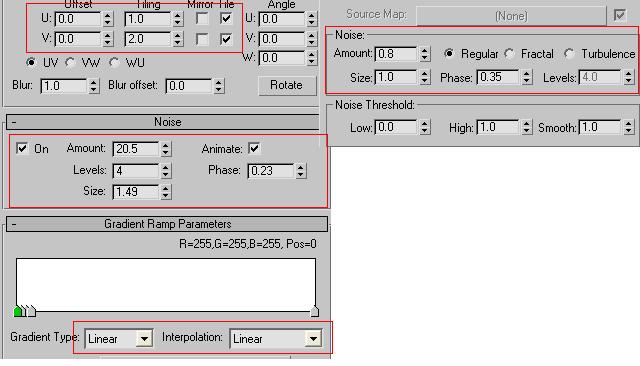

Далее выходим из материала particle_pos_1 и выбираем particle_pos_2(ID-3) В слот Diffuse задаем анимированную текстуру Sand disappear и переименовываем в 2nd_Particle_pos со следующими параметрами:

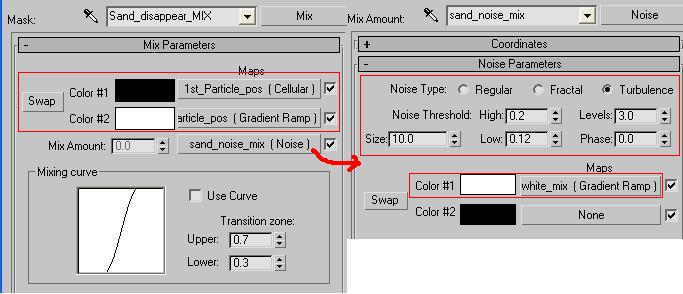

И последний штрих в области текстуры. Открываем материал Sand to Coin и задаем в слот Mask материал MIX(переименуйте на Sand_disappear_MIX) => Discard all materials, и копируем 1st_Particle_pos и 2nd_Particle_pos в слоты материала MIX. Mix amount - Noise (sand_noise_mix). sand_noise_mix(Noise) => Color 1 => Sand_disappear(переименуйте его на Sand_noise_white_mix)

ЧАСТИЦЫ

Создайте два источника Wind и один Drag с параметрами:

Wind 01 strength = 0, turbulance = 0.1, Frequency = 0.4, Scale = 0.2

Wind 02 strength = 0.05, turbulance = 0.04, Frequency = 0.2, Scale = 0.2

Drag 01 Linear damping, XYZ axis = 5,5,5 - соответственно

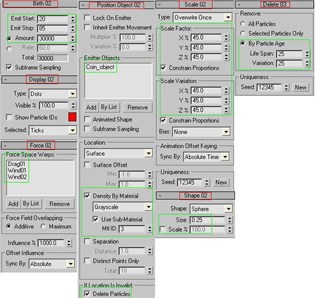

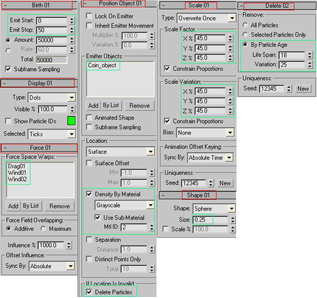

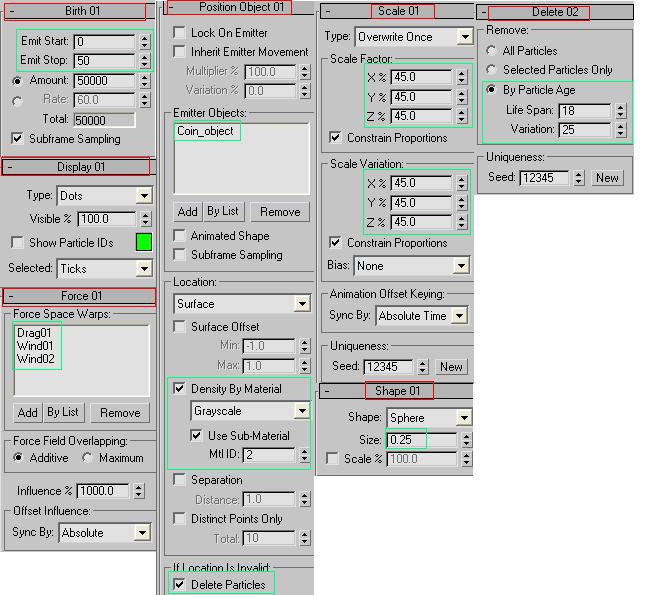

В главном меню открываем Graph Editors => Particle View и создаем чатицы как показано на рисунке незабудьте дать название каждому событию, что-бы в дальнейшем не запутаться.

Для 1st_sand_particles_position

Для 2nd_sand_particles_position

МАТЕРИАЛ для ЧАСТИЦ

Задайте для 1st_sand_particles_position и 2nd_sand_particles_position оператор Material Static

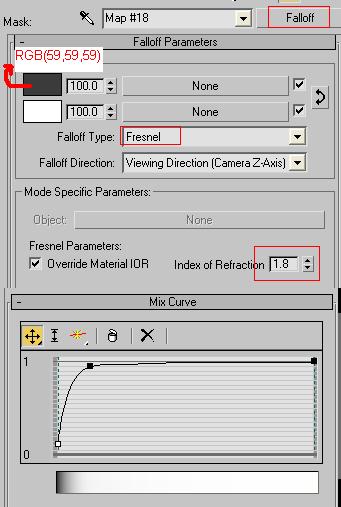

В качестве Instance задайте для частиц Blend material: Material 1: Sand material (текстура песка созданная ранее) Material 2: Opacity - 5 Mask: Falloff

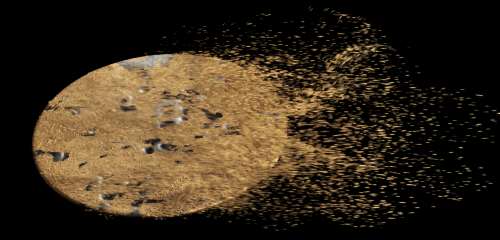

Результат

Ролик можно скачать тут.

Это файл 3ds max 9 по уроку "Появление монеты из песка" конечный результат.

Все.

Надеюсь вам понравился этот урок.
